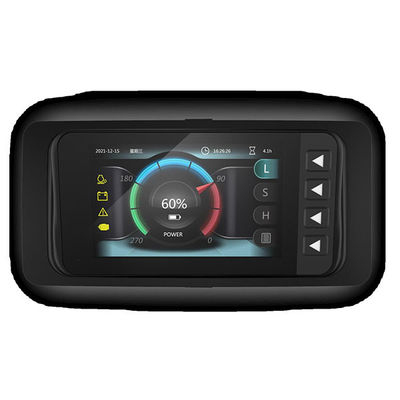

Spezialisierte elektronische Betriebseinheit für Bagger-Anzeigetafeln für Hebemaschinen mit Anpassungsfähigkeit an raue Umgebungen
Dieses Gerätesystem ist eine spezielle elektronische Bedienungseinheit für mobile Baumaschinen mit dem Ziel, den Kunden eine einfach zu installierende, zuverlässige Leistung zu bieten.und klares Terminal für die Mensch-Maschine-Interaktion. Die Geräteanlage berücksichtigt vollständig die raue Arbeitsumgebung von mobilen Fahrzeugen im Freien, hat eine ausgezeichnete Anpassungsfähigkeit an große Temperaturen, hohe Luftfeuchtigkeit, starke Korrosion,und große Vibrationen, und kann in Bereichen wie Grabmaschinen, Baumaschinen, Straßenmaschinen, Hebemaschinen, Holzmaschinen, landwirtschaftlichen Maschinen und Felsbohrmaschinen weit verbreitet werden.
| Name des Parameters | Parameterwerte und -beschreibungen | |
| Mikroprozessor | ||
| Verarbeiter | ST;180 MHz | |
| interne Speicherung | 32 MBytes | |
| Flasch | 1MBytes | |
| Gedächtnis | 128 MBytes | |
| Elektrische Parameter | ||
| Betriebsspannung | 9~36V (empfohlene Arbeit bei 12V oder 24V) | |
| Kein Laststromverbrauch | Die Leistung wird durch eine elektrische Anzeige ermittelt. | |
| 5V konstante Druckquelle | Maximalstrom beträgt 0,3A | |
| Leistungserkennung | Funktion zur Erkennung der internen Stromversorgung | |
| Kommunikationsoberfläche | 1×CAN | |
| Anzeigeparameter | ||
| Größe | 50,0 Zoll | |
| Auflösungsverhältnis | 800*480 | |
| Die größte Brillanz | 400 Nits | |
| Umweltverträglichkeit | ||
| Lagertemperatur | -40°C+80°C | |
| Betriebstemperatur | -20°C+65°C | |
| relative Luftfeuchtigkeit | 90%RH ((-10°C+85°C) | |
| Schlagfestigkeit | 30 g, 18 ms, ((X, Y, Z) | |
| Schwingungstärke | 10 g,630,0221 bis 250 Hz, | |
| Schutzniveaus | Vorderseite IP65 | |
| Nebel gegen Salz | Bei 72h, 35°C, HCl | |
| elektrostatische Entladung | Kontakt mit ± 8KV Luft mit ± 15KV | |
| Umweltverträglichkeit | Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. | |
| Verlässlichkeit | Die in Absatz 1 genannten Angaben sind zu beachten. | |
| elektromagnetische Kompatibilität | ISO13766 | |
| Gehäuse mit Stecker | ||
| Verkleidungsmaterial | PC+ABS | |
| Größe | 209mm x 98mm x 57mm | |
| Anschluss | 34 Nadeln 4-1437290 | |
| Portkonfiguration | ||
| Digitale Eingabe | 8 Straße | Hohe oder niedrige Wirksamkeit über Hardwarekonfiguration; Spitzensignal: 0~36V.DC |
| Digitale Ausgabe | 6 Straße | Wechselstrom: 2A; 3 niedrige Leistung; 3 hohe Leistung (mit 2 PWM). |
| analoge Eingabe lesen | 6 Straße | 0~5V.DC, 0 / 4 ~ 20 mA; Widerstandstyp (200R~1K); Hardwarekonfiguration. |
| Frequenz-Eingabe | 1 Straße | "Funktionsumfang" (Funktionsumfang) |
| Der Motor treibt die Leistung | 2 Straße | Ausfallkapazität: 0 ~ 3A; Frequenz: 0 ~ 1 KHz; |
| Kann | 1 Straße | Die Geschwindigkeit ist optional (125 Kbit/s),CAN2.0B, ISO11898, SAEJ1939 |
| Ausgangsspannung für die Referenzspannung | 1 Straße | 5V.DC0.3A; |
|
|
